高分辨率低成本的PT100鉑電阻溫度變送器方案：JHM1203之應用系列二

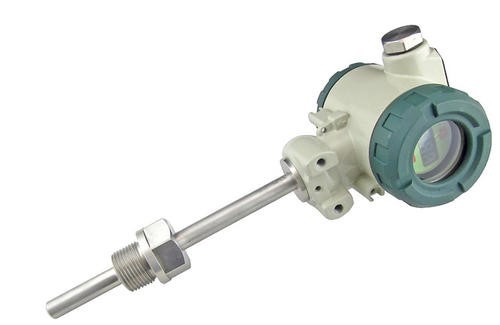

溫度變送器是一種將溫度變量轉換為可傳送的標準化輸出信號的儀表。主要用于工業過程溫度參數的測量和控制。

帶傳感器的變送器通常由兩部分組成：傳感器和信號轉換器。傳感器分熱電偶或熱電阻，其工作原理為將熱電偶或熱電阻傳感器被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入到運算放大器進行信號放大，放大的信號一路經V/I轉換器計算處理后以4-20mA直流電流輸出;另一路經A/D轉換器處理后到表頭顯示。

PT100鉑電阻，它的阻值會隨著溫度的變化而改變。PT后的100即表示它在0℃時阻值為100歐姆，在100℃時它的阻值約為138.5歐姆。它的工業原理：當PT100在0攝氏度的時候他的阻值為100歐姆，它的的阻值會隨著溫度上升它的阻值是成勻速增長的。

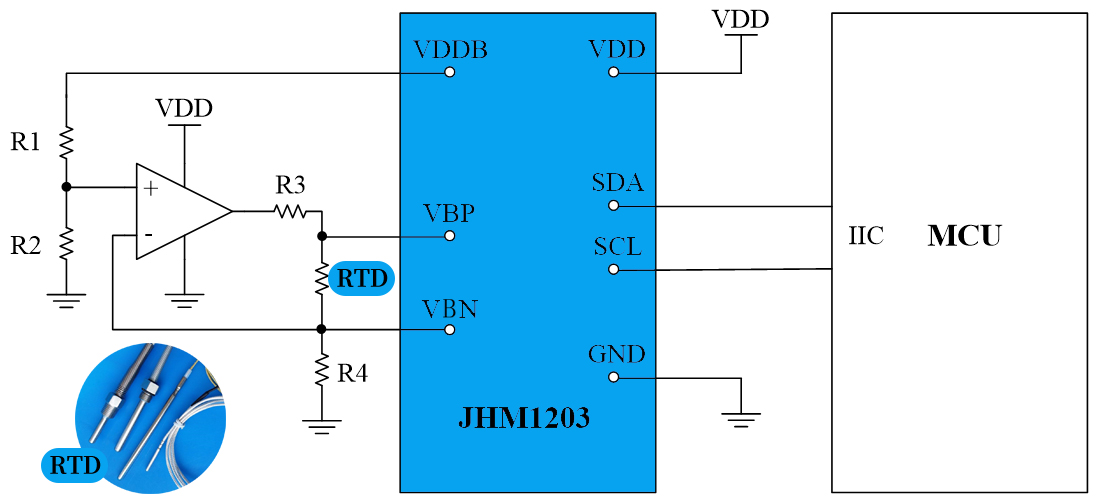

JHM1203采集RTD信號連接示意圖

內置了溫度傳感器的高分辨率電阻橋式傳感器信號調理芯片JHM1203，集成數字補償算法償,可同時對傳感器信號的零點誤差、靈敏度誤差、溫漂及非線性度誤差進行補償，具備多種功能和優點。同時配有24-bit高精度模數轉換的模擬前端電路，可編程的前置放大器增益，增益范圍13.2x~72x 。傳感器校正后的準確度一般可以小于（土0.1%FSO@-25°C~125℃)，在采用4線制方式測溫電路的情況下，可消除線阻對測量精度的影響，測溫范圍為-180~300℃時，分辨率可以達到0.01℃。

搭載了JHM1203的溫度變送器可應用于眾多領域：石油、化工、化纖、紡織、橡膠、建材、電力、冶金、醫藥…等工業領域現場測溫過程控制；特別適用于計算機測控系統，也可與儀表配套使用。凡是測定溫度的地方都可以用到，低到液化空氣及液氫液氧等，高到熱電鍋爐甚至高溫熔煉；小到電子元件，大到工業裝置甚至大氣環流。

在這次新冠疫情中，JHM1203作為非接觸式測溫槍中的調理芯片，與廣大傳感器企業共同作戰，為醫務人員與民眾防疫貢獻出自己的一份力量。JHM1203憑借高精度和高穩定性等優良特點，獲得傳感器業界一致認可，已成為客戶們絕佳選擇。
